Автоматизация поиска утечек масла с применением цифровых двойников гидросистемы

Экономия материально-технического ресурса. Снижение неконтролируемых потерь масла и простоев оборудования

проект 2023 года в номинации “Лучшее решение в предметной области” Бизнес-приложения по версии global cio

В ходе реализации проекта была применена технология цифрового двойника гидросистемы на базе математического моделирования, позволяющая оперативно реагировать на возникновение утечек масла и принимать корректирующие действия. Это позволит уменьшить влияние человеческого фактора и увеличить операционную эффективность ТОиР

о проекте

Комплекс современных программно-технических средств, предназначенный для обнаружения утечек индустриальных масел на оборудовании моталок и механизмах уборочной группы стана, их локализации и интенсивности в непрерывном круглосуточном режиме

Снижение отказов

гидравлического и механического оборудования путём предупреждения при возникновении утечек или отсутствии протока жидкой смазки в узлы трения механического оборудования

Обеспечение предиктивного контроля циркуляции гидравлической жидкости

в контурах гидроприводов с целью минимизации потерь гидравлической жидкости при нарушении целостности контура

Обеспечение онлайн мониторинга

гидравлического и механического оборудования путем предупреждения возникновения утечек или отсутствия протока жидкой смазки в узлы трения механического оборудования

Архивирование информации

о зафиксированных утечках и ведение учета масла на сервере

Принцип работы системы

Методы объёмного баланса и перепада давления относятся к группе параметрических методов. Они используют информацию от датчиков расхода и давления, размещённых на трубопроводе и не требуют установки какого-либо дополнительного оборудования. Данные методы позволяют обнаружить факт и место возникновения утечек на основе анализа изменения технологических параметров

Метод объёмного баланса

Основная идея метода заключается в контроле расхода жидкости при работе гидроагрегата. Для регистрации утечки контролируемый агрегат снабжается двумя датчиками расхода, основанными на калориметрическом методе измерения

Метод перепада давления

Основная идея метода заключается в анализе волн падения давления в трубопроводе. Для регистрации волн давления контролируемый пункт агрегата оборудуется двумя датчиками давления

РЕЗУЛЬТАТЫ

Выведение результатов

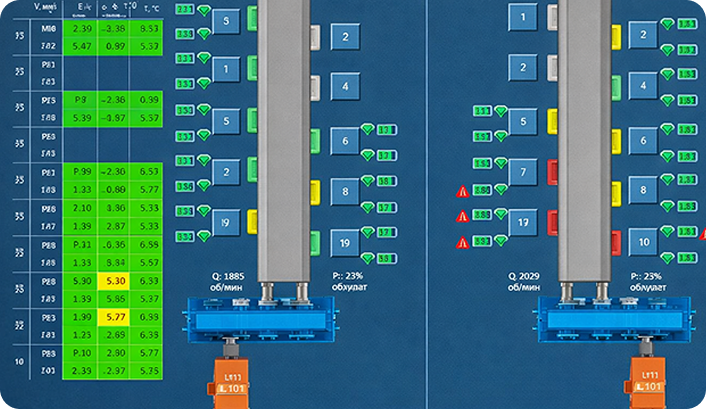

Визуализация результатов на АРМ специалистов

Хранение данных

Обеспечение накопления и хранения данных в течение 12 месяцев, с возможностью расширения

Экономический эффект

Экономия материально-технического ресурса. Снижение неконтролируемых потерь масла и простоев оборудования

Вернуться к проектам Обсудить проект

Заказчик

Расположение

В ЛПЦ №10 автоматизировано 10 рабочих мест обслуживающего и технологического персонала для своевременного получения информации о возникновении утечек масла на гидравлическом оборудовании

Год

2023
